ブローバイガス循環化計画2

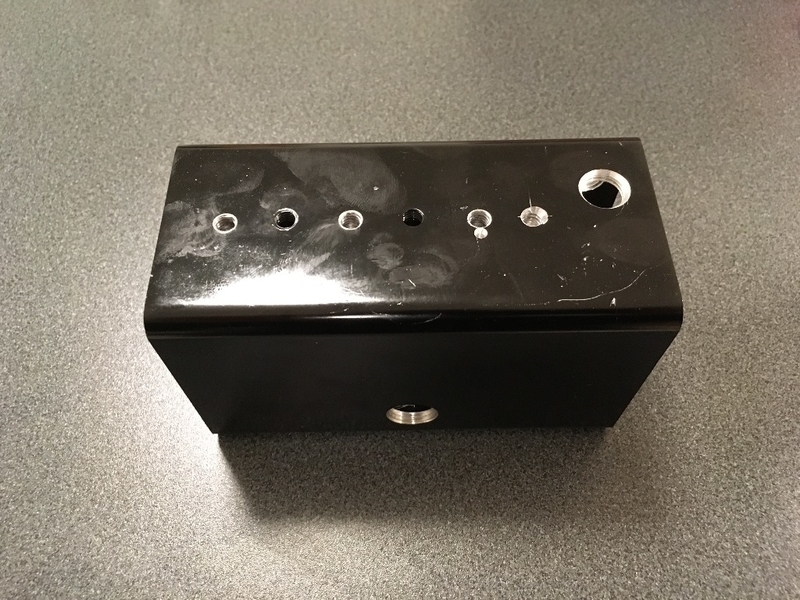

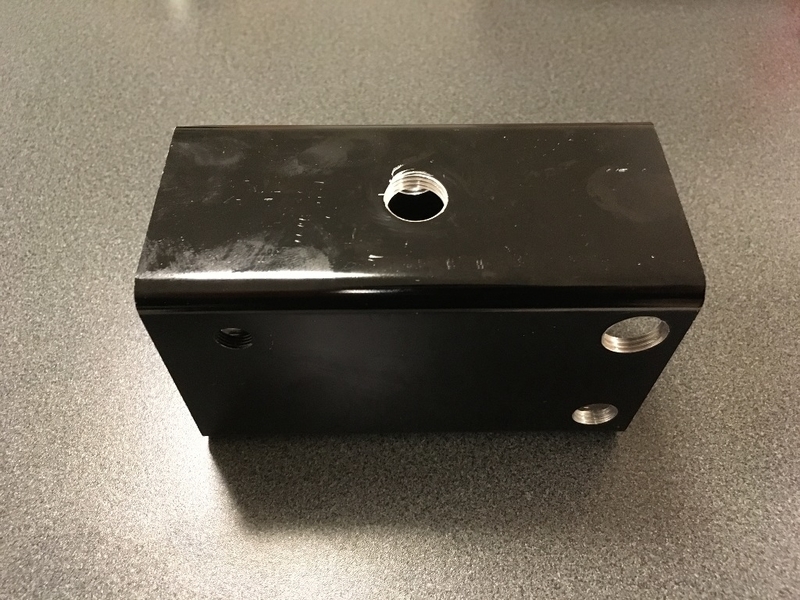

会社の設備を利用して、オイルキャッチタンクに管用テーパーネジの加工を施しました。

1/4（にぶ）と3/8（さんぶ）のメネジを何箇所か開けました。


ちなみに、管用テーパーネジの1/4と3/8の下穴径とタップの挿入量を記載しておきます。

●1/4：下穴11.5mm、タップ挿入量10mm

●3/8：下穴14.5mm、タップ挿入量16mm

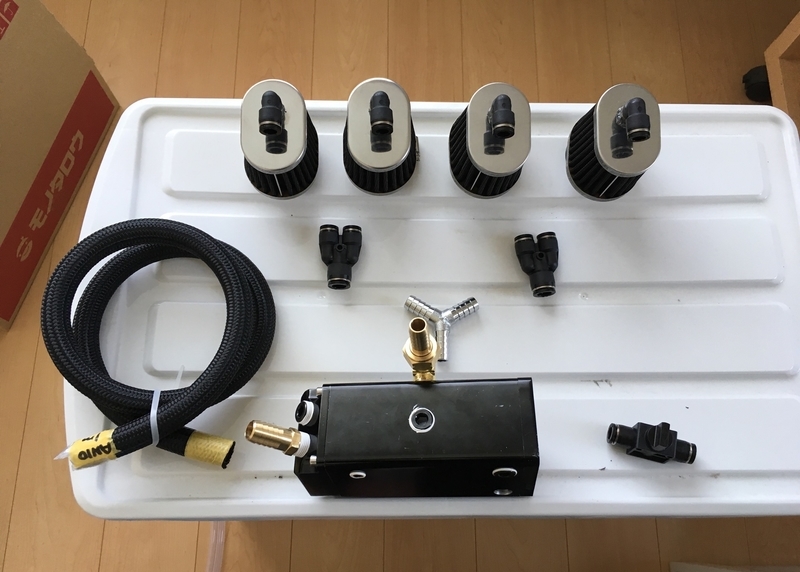

持ち帰って、モノタロウから届いた部品を組み付けました。

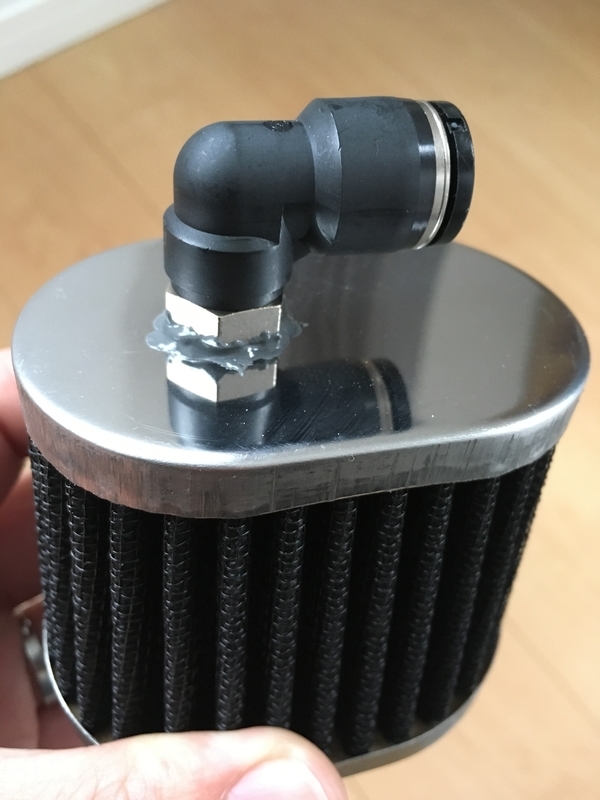

パワーフィルターに穴を開けるのに少し苦労しましたが、なんとかなりました。
漏れ防止のため、金属パテで隙間を埋めています。

今回の継手はワンタッチエア継手を選択しました。
メンテナンス性に優れ、ホースニップルのようにホースを入れる時に力まずに済むのが良いところです。
特に今回はパワーフィルターの薄い金属部分へ接着剤で固定していますから、負荷をあまりかけたくなく、まさにピッタリの商品です。
ここには10mmのホースを通す予定です。


あとはワンウェイバルブが来たら、ジェイドへの組付けを開始します。
